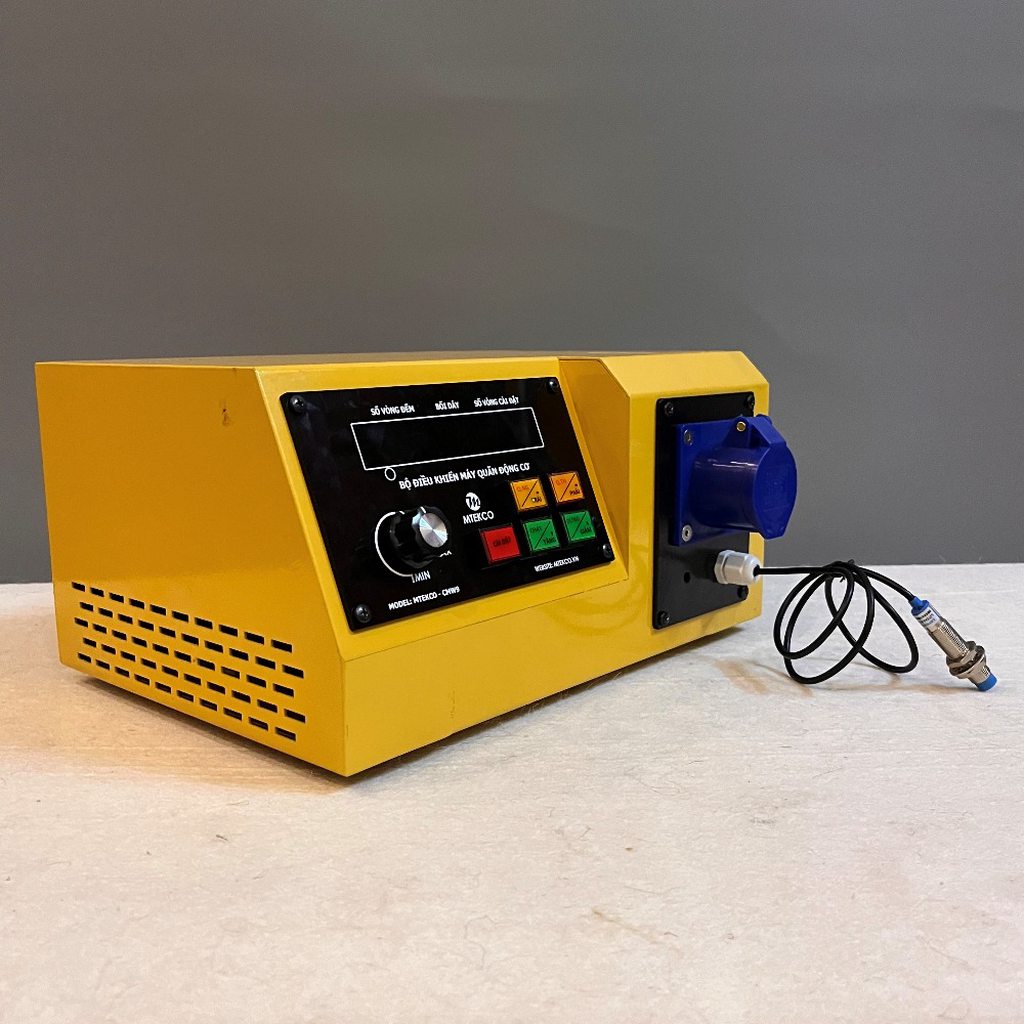

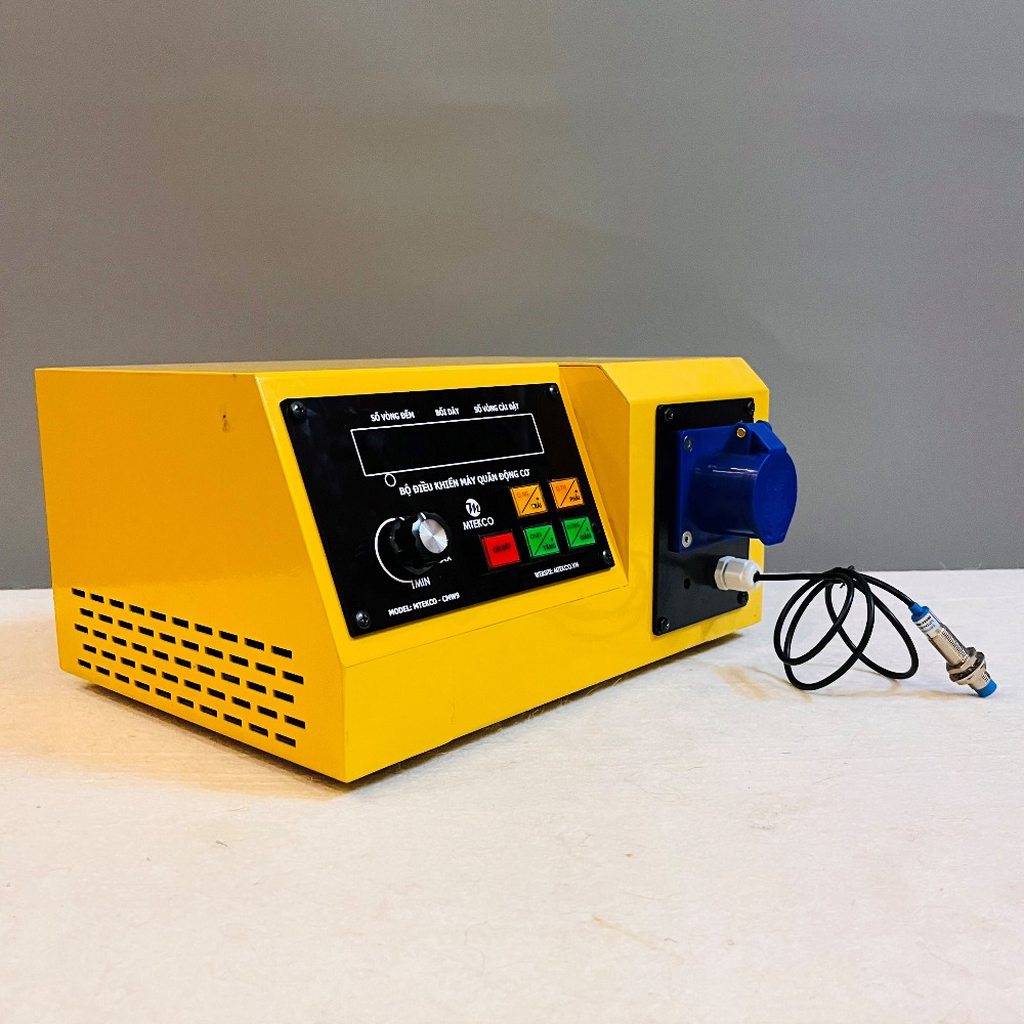

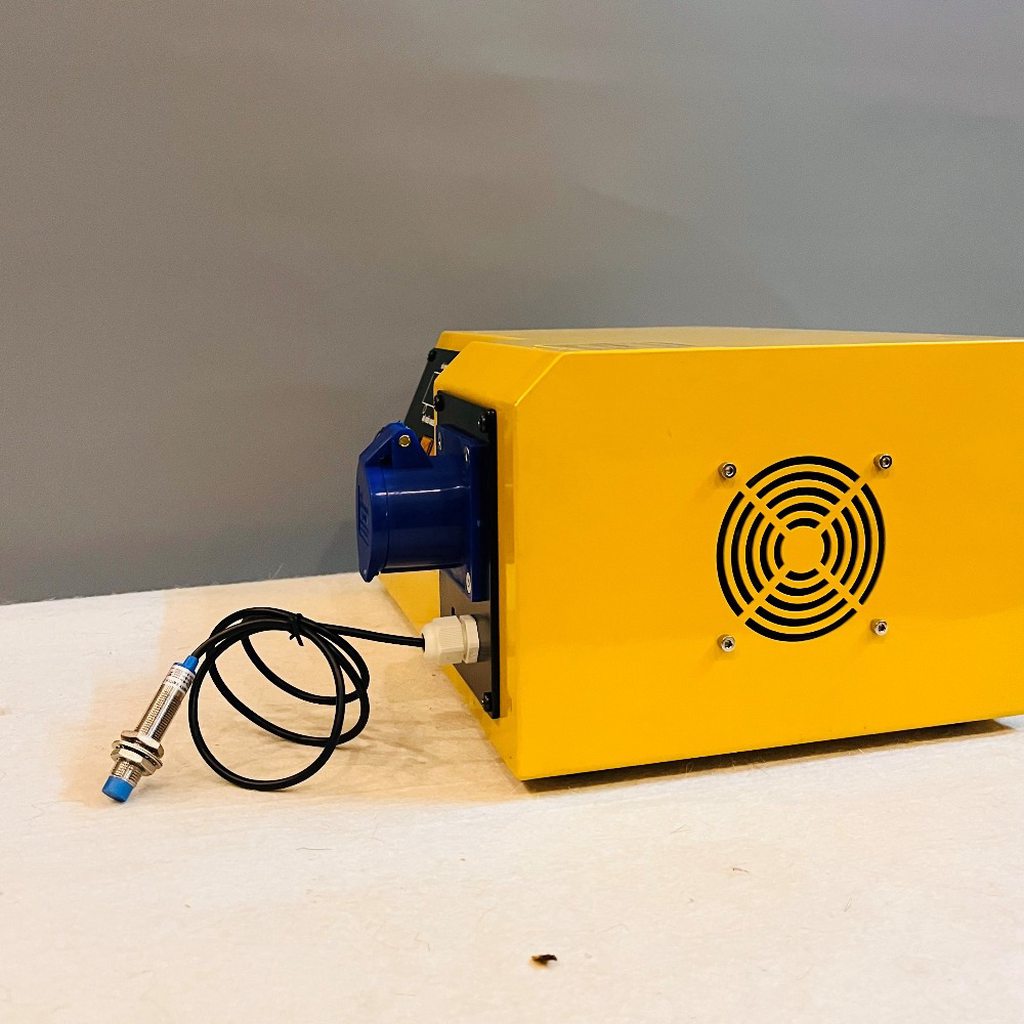

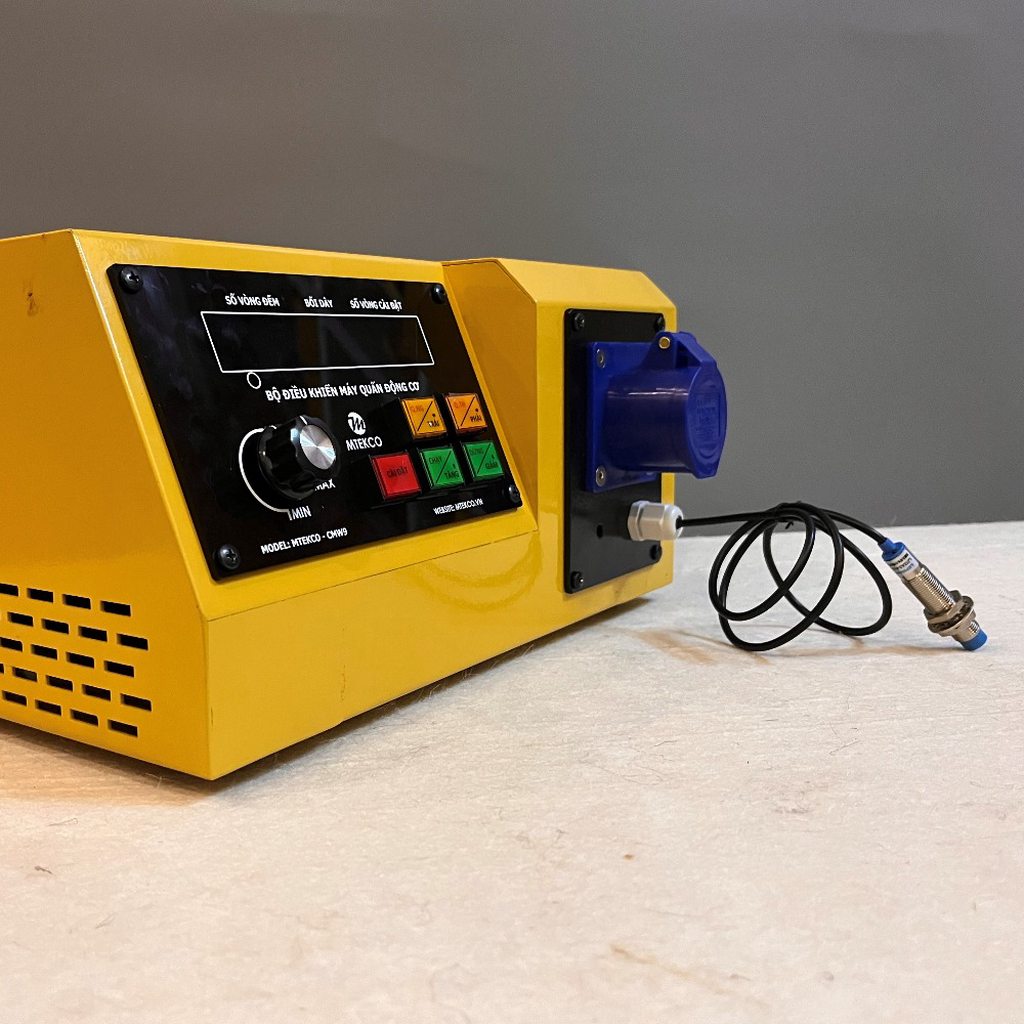

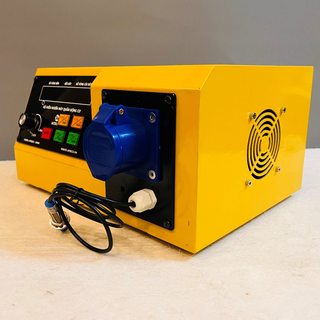

Bộ điều khiển máy quấn dây 9 rãnh MTEKCO-MW01

Bộ điều khiển máy quấn dây 9 bước MTEKCO-MW01 sử dụng để điều khiển máy quấn động cơ, máy quấn dây hoặc các ứng dụng điều khiển đếm với động cơ 3phase 220V.
Bộ điều khiển hoàn chỉnh có tích hợp điều khiển, biến tần, khởi động từ, cổng kết nối động cơ và cảm biến đếm số vòng.
Chỉ cần kết nối động cơ và gá cảm biết bắt vị trí trên trục động cơ là có thể sử dụng một cách đơn giản.

THÔNG SỐ KỸ THUẬT

- Điện áp: 220VAC-50/60Hz
- Công suất tùy chọn: 0.75/1.5/2.2KW
- Tích hợp biến tần 1 pha ra 3 pha 220V.
- Tần số điều chỉnh mặc định: 0Hz-50Hz
- Kích thước bộ điều khiển: 350x250x170mm
- Vỏ máy sơn tĩnh điện thép 1.5-2 ly
- Bộ điều khiển quấn cài đặt 9 bước đếm tương ứng với 9 rãnh khuôn trong quấn động cơ, hoặc sử dụng chức năng cho mục đích tương đương.
- Tự động bỏ các bước/ rãnh dây có số vòng cài đặt bằng 0.
- Có lưu thông số cài đặt khi mất điện, không lưu giá trị đã chạy.

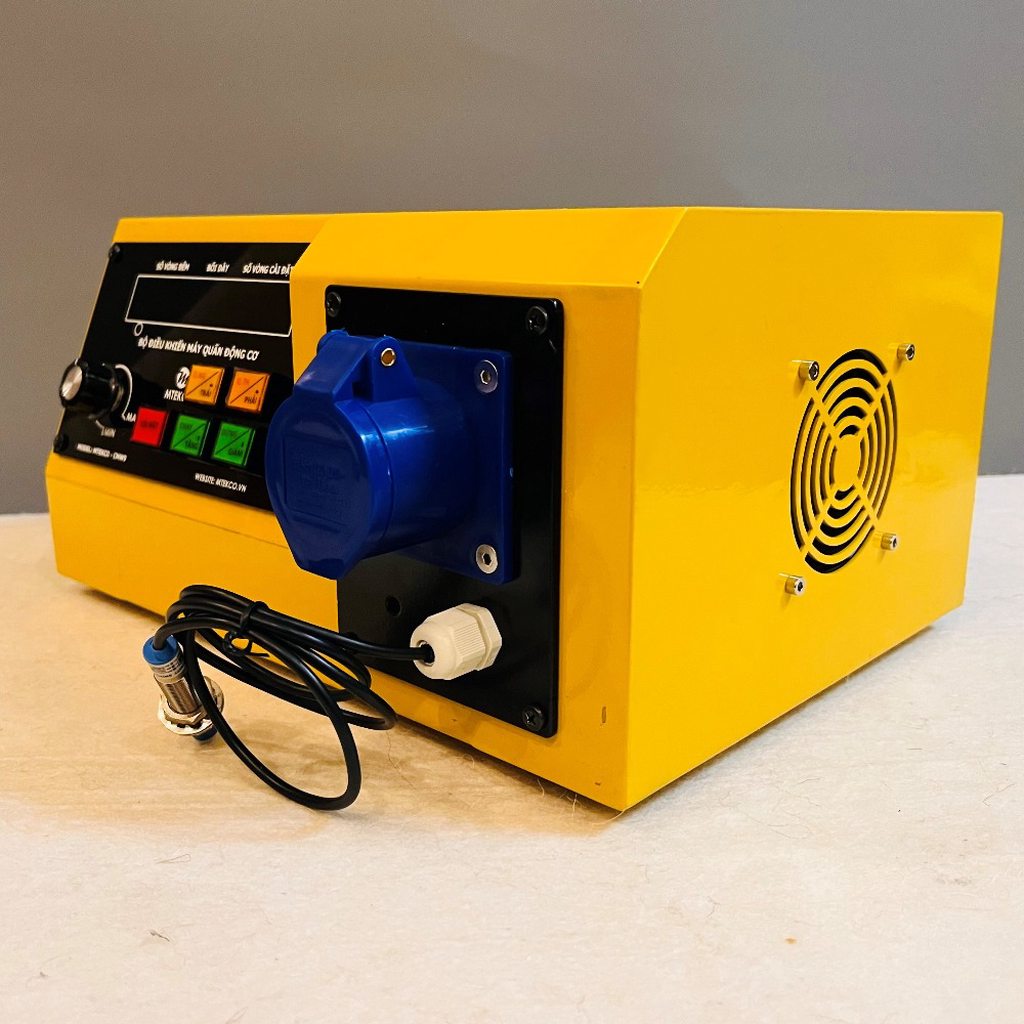

- Cổng kết nối : Bộ điều khiển có tích hợp sẵn cảm biến tiệm cận bắt kim loại để xác định và đếm số vòng quay. Ngoài ra đã trang bị sẵn 1 cổng kết nối với động cơ 3 pha -220VAC để điều khiển RUN/STOP và đảo chiều động cơ.

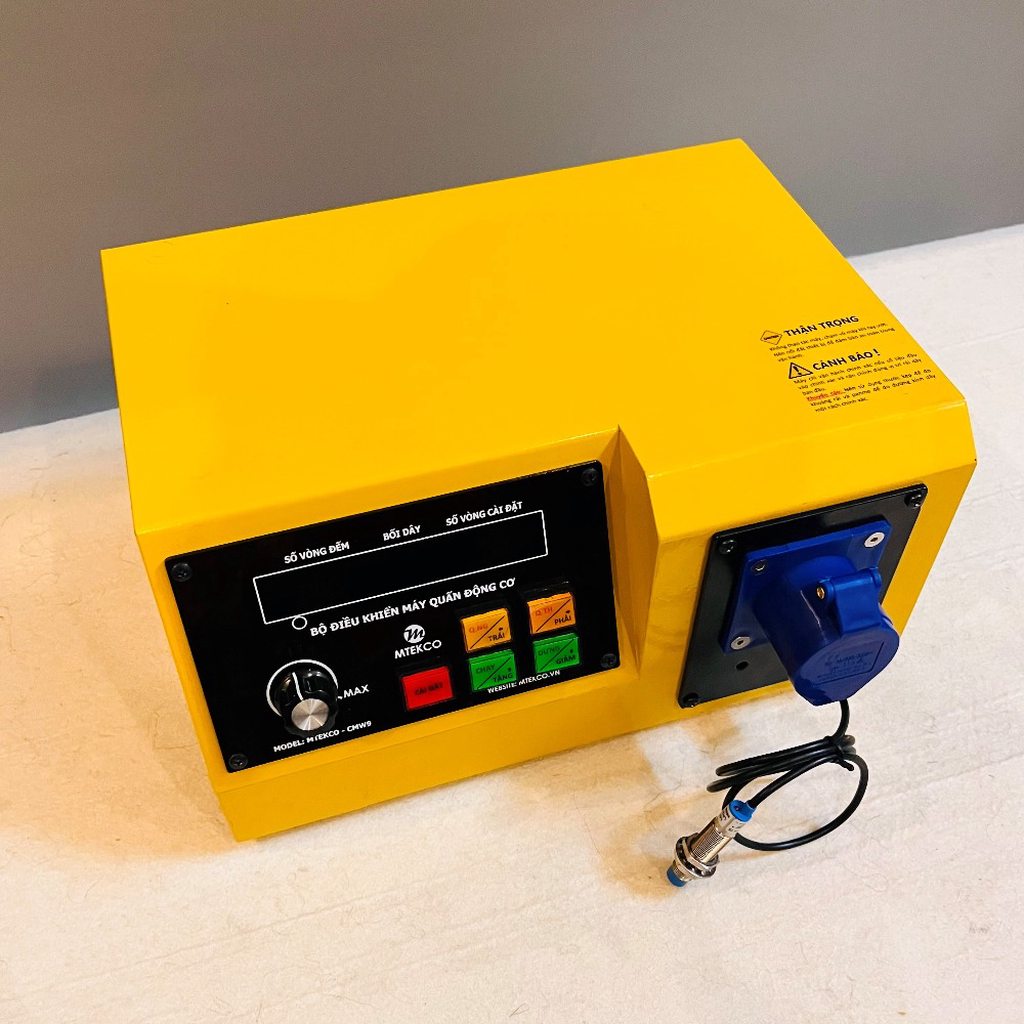

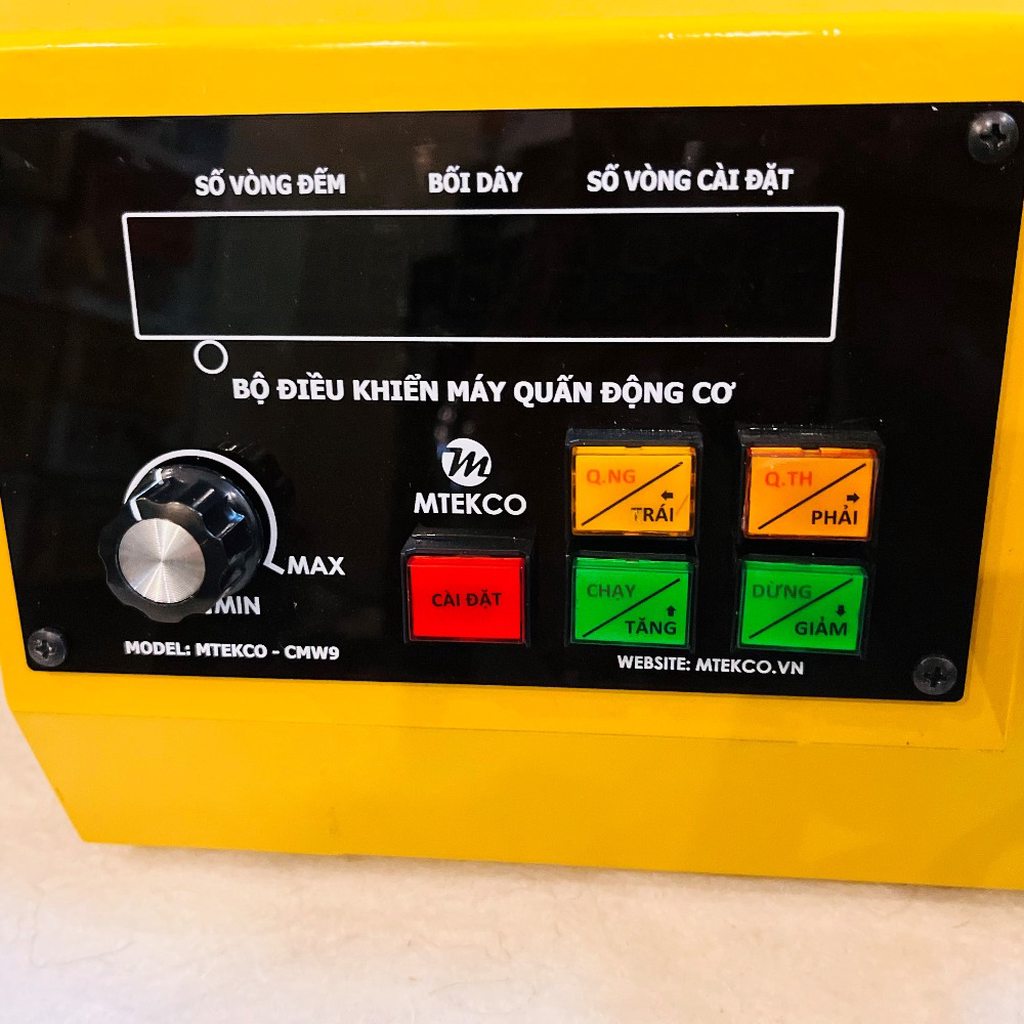

CÁC PHÍM CHỨC NĂNG

- CÀI ĐĂ·: Sử dụng để chuyển đổi chế độ chạy máy sang chế độ cài đặt. Ở chế độ cài đặt, Led 4 số đầu hiển thị Set, Led Tép dây hiển thị tép dây (rãnh dây) đang được cài đặt số, Led 4 số cuối thể hiện giá trị đang cài đặt. Khi cài đặt xong, bấm giữ phím CÀI ĐẶT để sang chế độ chạy máy. Để đến tép dây cần quấn, bấm CÀI ĐẶT cho tới khi Led Tép dây hiển thị tép cần chạy, sau đó ấn giữ CÀI ĐẶT đặt để bắt đầu quấn từ tép dây đó.
- Q.NG/ >: Phím chọn chức năng quay nghịch khi máy đang chạy hoặc dịch chuyển vị trí số cài đặt sang trái trong chế độ cài đặt số vòng tép dây. Phím có chức năng dịch sang trái khi phím SET/Cài đặt được bấm.
- Q.TH/ <: Phím chọn chức năng quay thuận trục quấn khi máy chạy hoặc chuyển dịch vị trí số cài đặt sang phải trong chế độ cài đặt số vòng tép dây. Phím có chức năng dịch sang phải khi phím SET/Cài đặt được bấm.
- Chạy/Tăng: Khi ở chế độ chạy máy, nhấm phím Chạy để chạy. Khi ở chế độ cài đặt, ấn phím để tăng giá trị số đang được cài đặt lên 1 đơn vị.
- Dừng/Giảm: Khi ở chế độ chạy máy, nhấn phím Dừng để tạm dừng phục vụ các thao tác đảo chiểu hoặc chỉnh sửa dây. Sau đó cần ấn Chạy để tiếp tục lại. Khi ở chế độ cài đặt, ấn phím để giảm giá trị số đang được cài đặt xuống 1 đơn vị.
- Núm xoay chiết áp: Điều chỉnh tốc độ quấn dây.
